结构稳定
通过模拟软件精准计算受力过程变化，设计稳定的抗压力结构，并采用高强度材质。
01 / FLAGSHIP EQUIPMENT
≤50%稳定出泥含水率
以实际工况试验为准
以实际工况试验为准

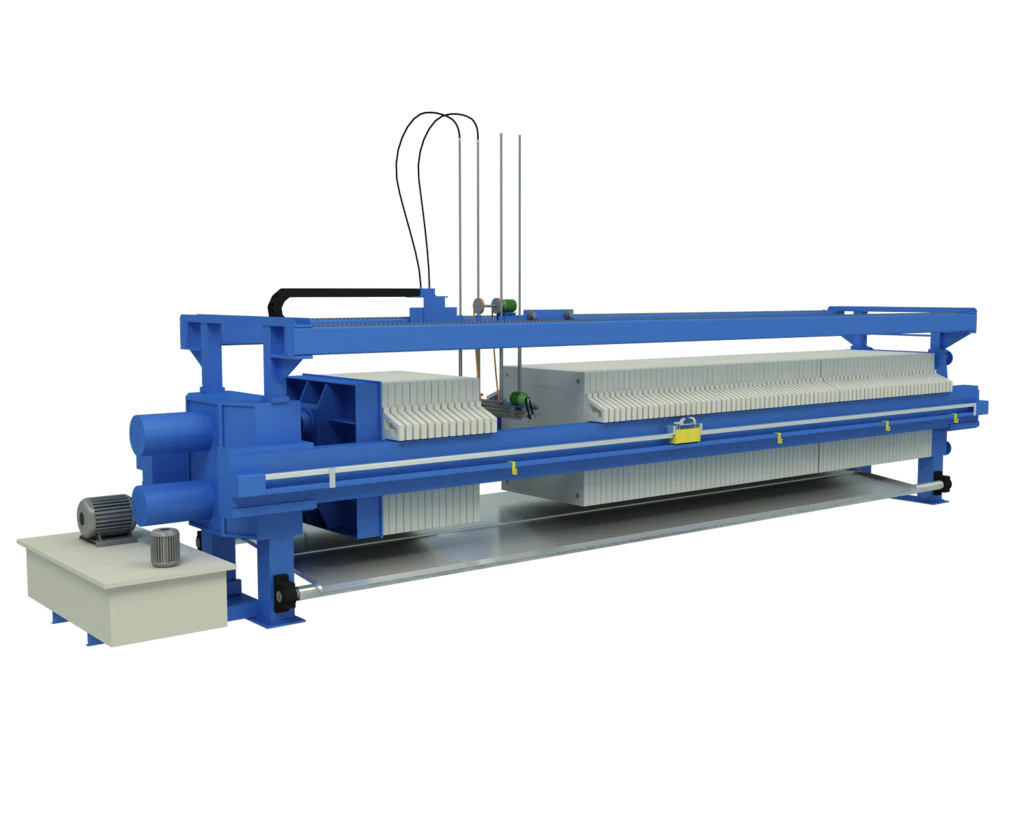

ABOUT THE EQUIPMENT
用稳定结构承载真正的超高压

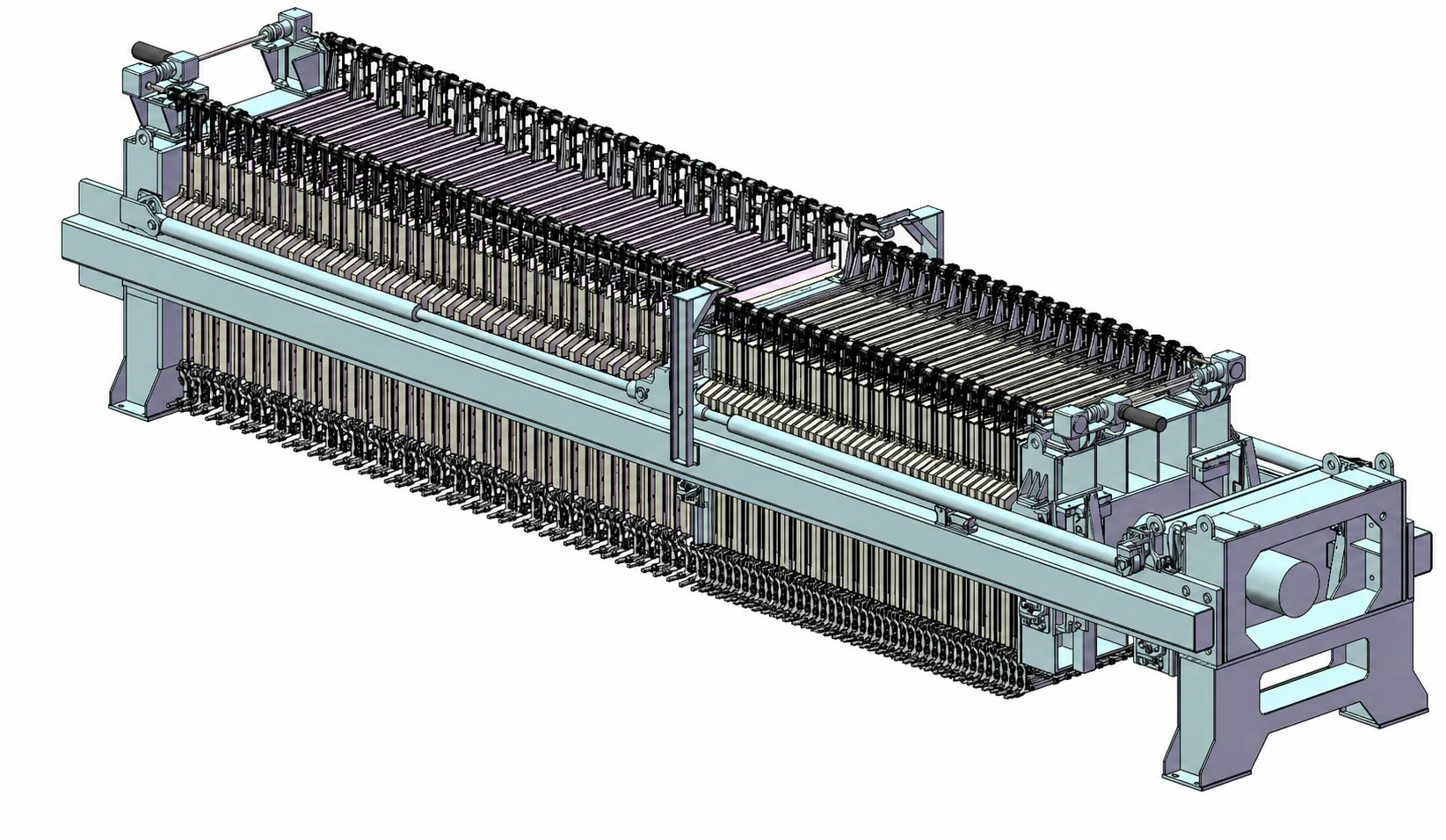

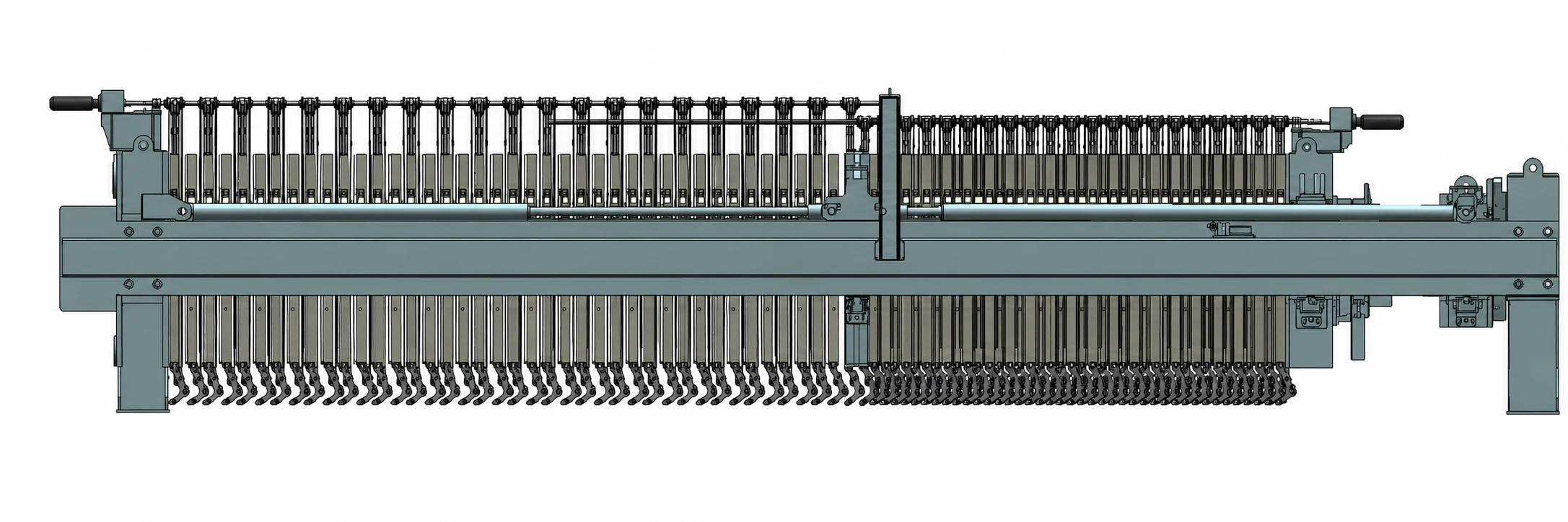

通过科学受力设计、双机械锁与高强度滤板，在超高压环境下兼顾设备可靠性、压滤效率和维护便利性。
高效压滤
双机械锁设计，在超高压环境下有效保护特殊材质高强度滤板，提高压滤效率。
智能控制
自动拉板、自动接液、自动卸泥、自动冲洗，实现无人值守和全过程自动化。
节能设计
压榨时间短，电量消耗少；保压阶段无需持续供能。
CORE ADVANTAGES
六项核心优势
把出泥含水率、自动化、效率、能耗、维护与投资统一到一套设备逻辑中。
全自动化运行
全流程自动化控制，无需人工卸料，无需人工清洗滤布，稳定可靠。
超高压
压榨压力3MPa以上，超高压滤出水畅通，不憋压，稳定可靠。
大幅减量化
一个工艺段可把城镇生活污泥稳定脱水至50%左右。
绿色节能高效
卸料、洗布和压滤时间短；保压不耗能，不需要石灰等增固剂，药剂添加少。
在线清洗滤布滤板
在线清洗滤布、滤板结晶盐，保持工作效率并延长滤布滤板寿命。
投资性价比高
小油缸、超高压、机械封腔和滤布移动横轴联动，在深度脱水下避免成本大幅增加。
PHYSICAL BREAKTHROUGH
含水率越低，需要施加的挤压力越高
污泥含水率降低后，无侧限抗压强度快速上升。实现物理破壁需要非常高的挤压力，常规高压隔膜板框机难以获得这一压力水平。
不同含水率污泥的无侧限抗压强度单位：kPa
8.373.3%
31.770.9%
49.967.6%
50.065.7%
100.060.0%
160.556.4%
333.447.8%
目标含水率与挤压压力
80%0.8～1.2MPa
＜70%1.2～3.0MPa
＜50%＞3.0MPa（工业污泥） / ＞5.0MPa（市政污泥）
说明：这里的挤压压力指直接作用于滤腔污泥上的力，而不是液压系统压力。
PROCESS FLOW
一条更直接的深度脱水路径
全自动超高压板框压滤机可适配多种含水率、多种性质的污泥，减少多段脱水和干化流程。
来泥
80%～99%等不同含水率污泥
药剂调理
按试验结果完成污泥调理
定量注泥
注泥泵精准送入滤室
超高压压榨
薄饼压滤、畅通出水、不憋压
自动卸料
形成约50%含水率泥饼
后续处置
园林利用或协同焚烧等路径
低含水率泥饼可衔接园林利用等路径，也可进入发电厂或垃圾焚烧厂协同焚烧进行无害化处置；具体去向应符合项目所在地政策与验收要求。
PERFORMANCE & COST
性能与经济成本对比
用同一组指标比较设备能力与后续处置影响，让选型依据更直观。
技术性能对比表全自动超高压板框压滤机 vs 普通板框压滤机
| 对比维度 | 全自动超高压板框压滤机 | 普通板框压滤机 | 技术优势 |
|---|---|---|---|
| 出料含水率 | 50%左右 | 65%～70% | 出料含水率更低，节省处置成本 |
| 药剂配置 | 一种药剂 | 多种药剂 | 加药量更少，节省药耗成本 |
| 自动化 | 无需人工值守 | 需人工卸泥、清洗滤布等 | 全自动运行，节省人工成本 |
| 滤布清洗 | 滤布可随时清洗 | 滤布清洗间隔长 | 材料损耗低，节省维护成本 |
| 增固剂 | 不使用增固剂 | 使用石灰等增固剂 | 不降低污泥热值，有利于后续处置 |
| 效率与体积 | 效率高、体积小 | 效率低、体积大 | 脱水车间占地小，节省土建成本 |
| 安装条件 | 安装高度低 | 需多层土建，安装高度高 | 可原位替代其他脱水设备 |
经济成本对比表以含水率80%污泥日产泥量作为计算对比基数
| 对比维度 | 离心脱水+外运处置 | 板框压滤+外运处置 | 污泥深度脱水+外运处置 |
|---|---|---|---|
| 原始污泥含水率 | 99% | 99% | 99% |
| 出厂污泥含水率 | 80% | 70% | 50% |
| 产泥量（t/d） | 100 ① | 66.7 | 40 |
| 污泥热值（kcal/kg） | 0 | 300.65 | 943.75 |
| 厂内处理成本（元/吨含水污泥） | 84.68 | 85.71 ②（折算至含水率80%） | 73.75（折算至含水率80%） |
| 外运+最终处置成本（元/吨含水污泥） | 300 ③ | 300 ③ | 200 ④ |
| 年处理成本（万元，365天/年） | 1404.08 | 1042.84 | 561.19 |
- ① 以含水率80%污泥日产泥量作为计算对比基数。
- ② 板框压滤机处理成本参考某市政污水厂含水率65%泥饼厂内处理费用150元/吨。
- ③ 外运处置成本取某市政污水厂污泥外运处置成本。
- ④ 最终处置成本取协同焚烧处置时的费用。

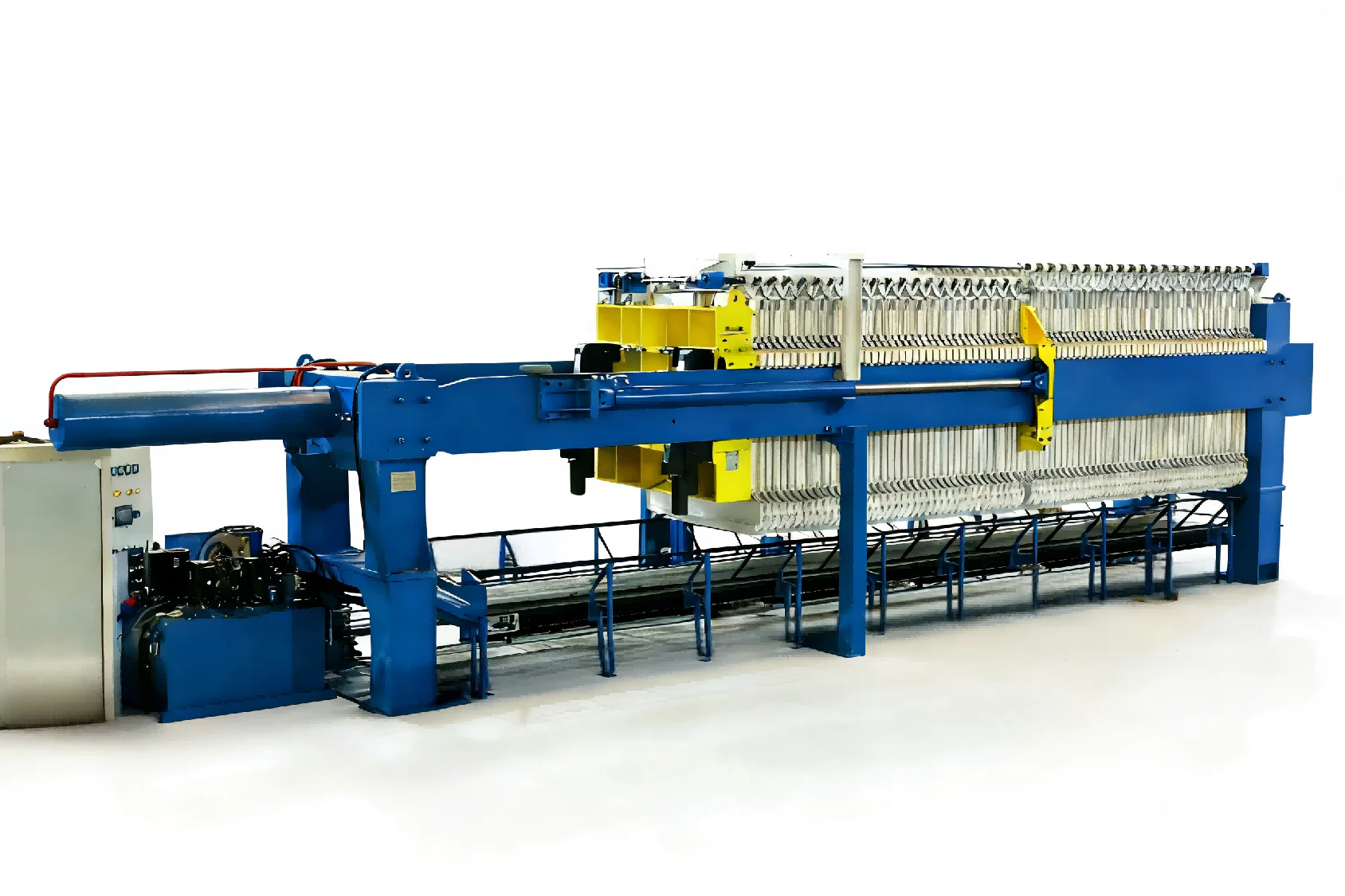

PRODUCT MODELS
设备型号参数
覆盖1250mm、1600mm与2000mm滤板尺寸，根据处理量、场地和节拍要求完成选型。
处理量按干基计，最终选型以物料试验、现场条件与成套配置为准。
| 规格型号 | 过滤面积m² | 滤板尺寸mm | 滤室厚度mm | 滤室容积m³ | 泥饼数量pcs. | 压滤压力MPa | 处理量（干基）kg/批次 |
|---|---|---|---|---|---|---|---|
| YT-G3ZG 12.5/60 | 164 | 1250×1250 | 25 | 2.0 | 60 | 3 | 213 |
| YT-G3ZG 12.5/80 | 219 | 1250×1250 | 25 | 2.7 | 80 | 3 | 283 |
| YT-G3ZG 16/60 | 270 | 1600×1600 | 25 | 3.4 | 60 | 3 | 349 |
| YT-G3ZG 16/80 | 360 | 1600×1600 | 25 | 4.5 | 80 | 3 | 465 |
| YT-G3ZG 16/100 | 450 | 1600×1600 | 25 | 5.6 | 100 | 3 | 582 |
| YT-G3ZG 20/80 | 571 | 2000×2000 | 25 | 7.1 | 80 | 3 | 739 |
| YT-G3ZG 20/100 | 714 | 2000×2000 | 25 | 8.9 | 100 | 3 | 924 |
| YT-G3ZG 20/120 | 857 | 2000×2000 | 25 | 10.7 | 120 | 3 | 1109 |
从来泥试验到稳定投产
让每一套方案，都先匹配真实工况
提供免费工况评估、来泥试验、设备选型与整体方案咨询。
